万瓦级激光切割机光路系统技术揭秘

2021-09-03来源:未知浏览:

稳定

万瓦激光切割机的激光器都属于连续激光器种类,而连续激光器又分为单模(块)激光器和多模(块)激光器,以国内某知名的激光器生产厂商为例,其单模连续激光器功率可达到6000W,是目前国内单模连续激光器可达到的输出功率最高水平。当激光器内部只有一个泵浦模块时,就称之为单模激光器,也就是说6000W淡漠连续激光器内部只含有一个泵浦模块。


现在超大功率连续激光器尤其是万瓦激光切割机,其配备的国内激光器都是多模连续激光器,一般来说,高功率多模连续激光器都是通过合束器将低功率单模连续激光器(也就是单个泵浦模块)光源耦合而成。例如,12000W万瓦激光切割机的多模连续激光器就可以使用两个6000W泵浦模块耦合而成。一个多模块连续激光器使用的单个泵浦模块越少可靠性越高,模块越多线路越复杂,损坏率越高。

相对国外高功率激光器来说,我国万瓦激光器还是以多模连续为主,而国外优秀的高功率激光器单模输出已实现最大20 kW,多模输出最大可达 500 kW的技术水平,我国高功率激光器生产技术水平有待提高

强悍


接下来,我们再来说一下万瓦激光器发出的激光束为什么可以切割超厚板材。

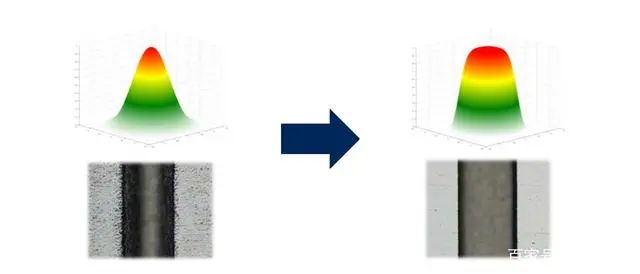

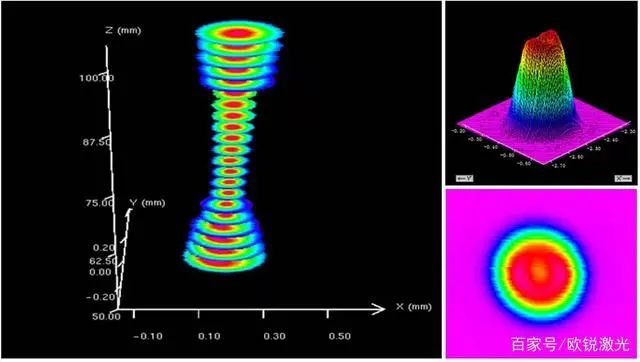

我们先来说一个知识点,单模激光器光纤芯径细,光斑细,聚集能量高,且单模激光器的芯径一般都是50μm、100μm为标准,而万瓦激光器则是将超高功率的激光束通过100μm的光纤芯径内输出,其能量功率密度之大可想而知。

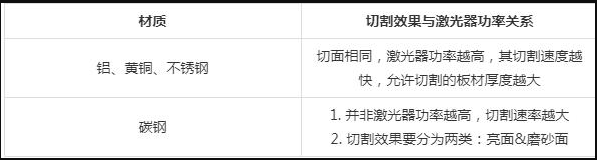

不同材质的切割效果与激光器功率的关系:



亮面切割的特点:切面光滑,切面锥度小,切割速度快,适用于复杂图形切割,不烧角,有极限功率存在(当激光器功率未达到极限功率时,功率越高切割效果(切割速度)越好,但是一旦超过极限切割功率,再提高激光器功率已经没意义了)。
